Language
| Ürün Açıklaması | ||||

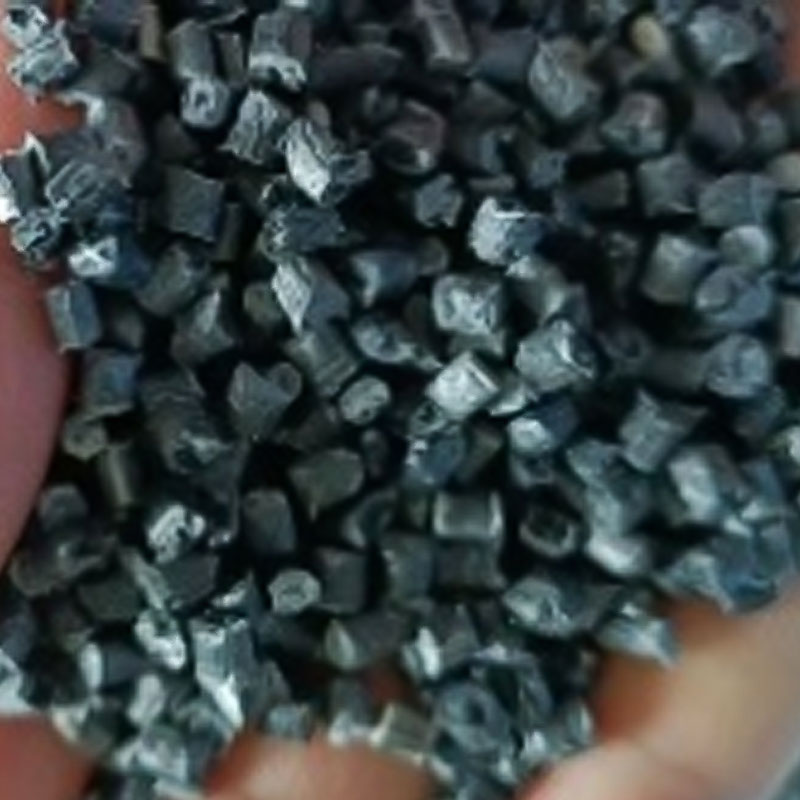

| Reçine Tanımlaması | %20 karbon fiber takviyeli, düşük yoğunluklu, iletken sınıf, yüksek sertlik, mükemmel kimyasal direnç, aşınmaya dayanıklı, gıdayla temasa uygun sınıf | |||
| Renk | siyah | |||
| Ana uygulamalar | Elektrikli bileşenler, elektronik bileşenler, robotik uygulamalar, rulman manşonları, rulman flanşları, konektörler, pompa aksesuarları, contalar, cerrahi aletler | |||
| İşleme Yöntemi | Enjeksiyon Kalıplama | |||
| Tipik Özellikler | Test Yöntemi | Test Durumu | Değer | Birim |
| Fiziksel Özellikler | ||||
| Yoğunluk | DIN EN ISO 1183 | 23°C | 1.37 | g/cm³ |
| Eriyik Akış Hızı | DIN EN ISO 1133 | 400°C/5kg | 45 | g/10 dak |
| Büzülme | GB15585 | 0,3-0,5 | % | |
| Mekanik Özellikler | ||||
| Çekme Dayanımı | DIN EN ISO 527 | 50 mm/dak | 235 | MPa |
| Çekme modülü | 19500 | MPa | ||
| Kopma Uzaması | 2 | % | ||
| Eğilme Dayanımı | DIN EN ISO 178 | 2 mm/dak | 330 | MPa |
| Eğilme Modülü | 15800 | MPa | ||
| Konsol Kiriş Çentiksiz Darbe Dayanımı | DIN EN ISO180 | 4mm,22°C | 43 | KJ/M² |
| Izod Çentikli Darbe Dayanımı | DIN EN ISO 180 | 4mm,23°C | 7 | KJ/M² |
| Termal Performans | ||||
| Isı Deformasyon Sıcaklığı | DIN EN ISO 75 | 1,8MPa, tavlanmamış | 315 | ℃ |
| Isı Deformasyon Sıcaklığı | DIN EN ISO 75 | 0,45MPa, tavlanmamış | 330 | ℃ |
| Erime sıcaklığı | DIN EN ISO 11357 | 340 | ℃ | |
| doğrusal genleşme katsayısı | DIN EN ISO 11359 | Akan, Tg'nin altında | 8.00E 00 | μm/m/° |
| doğrusal genleşme katsayısı | DIN EN ISO 11359 | Akan, Tg'nin üstünde | 8.00E 00 | μm/m/° |
| Termal Performans | ||||
| Yüzey Direnci | IEC 60093 | 23°C | 1.00E 03 | Ω.CM |
| Hacim Direnci | IEC 60093 | 23°C | 1.00E 03 | Ω.CM |
| yalıtım gücü | IEC 60243 | 2,0 mm | 25 | KV/mm |
| dielektrik gücü | IEC 62631-2-1 | 23°C 1 KHz | 18 | |
| dağılım faktörü | IEC 62631-2-1 | 23°C 1 MHz | 0.02 | |
| CTI | IEC 60112 | 150 | V | |
| Alev geciktirici özellikler | ||||
| Alev geciktirici özellikler | UL94 | 0,3 mm | V0 | |
| Alev geciktirici özellikler | UL94 | 0,5 mm | V0 | |
| Alev geciktirici özellikler | UL94 | 1 mm | V0 | |
| Alev geciktirici özellikler | UL94 | 1,5 mm | V0 | |
| Kızaran tel yanıcılık indeksi | IEC60695-2-12 | 0,75 mm | 960 | ℃ |
| Kızaran tel yanıcılık indeksi | IEC60695-2-12 | 1,5 mm | 960 | ℃ |
| Kızaran tel yanıcılık indeksi | IEC60695-2-12 | 3 mm | 960 | ℃ |
| Kızaran tel yanıcılık indeksi | IEC60695-2-13 | 0,75 mm | 850 | ℃ |
| Kızaran tel yanıcılık indeksi | IEC60695-2-13 | 1,5 mm | 850 | ℃ |
| Kızaran tel yanıcılık indeksi | IEC60695-2-13 | 3 mm | 960 | ℃ |
Not:
(1) Veriler yalnızca müşteri referansı amaçlı tipik değerleri temsil eder ve minimum veya maksimum kalite spesifikasyonlarına ilişkin bir garanti veya başka herhangi bir güvence teşkil etmez.
(2) Performans farklı renklere göre değişiklik gösterebilir.
Dikkat:
Buradaki veri ve bilgiler mevcut bilgi ve deneyimlerimize dayanmaktadır. Yeni anlayışlar veya deneyimler ortaya çıkarsa, bu metindeki bilgi ve verilerde önceden bildirimde bulunulmaksızın değişiklikler yapılabilir. Kullanım koşulları ve geçerli yasalar konuma ve zamana göre değişebileceğinden, buradaki ürünlerin ve ürün bilgilerinin amaçlanan kullanıma uygun olup olmadığını belirlemek ve iş yeri ile ürün işleme yöntemlerinin geçerli yasalara ve diğer resmi düzenlemelere uygun olmasını sağlamak müşterinin sorumluluğundadır. Lisu New Materials bu bilgilere ilişkin hiçbir sorumluluk veya yükümlülük kabul etmez ve hiçbir garanti vermez. Ticarete elverişlilik veya belirli bir amaca uygunluk ile ilgili tüm zımni garantiler burada açıkça hariç tutulmaktadır.
| Tipik Enjeksiyon Kalıplama Süreci | |
| Plastik Kurutma | |
| Kuruma Süresi | 2–4 saat |
| Kurutma Sıcaklığı | 130–150°C |
| Kurutma Ekipmanları | Sıcak hava kurutucusu |
| Kurutma Tipi | Sürekli kurutma (üretim süreci) |
| Enjeksiyon Kalıplama Süreci | |
| Nozul Bölümü | 370~390°C |
| Plastik Bölümü | 380~400°C |
| Taşıma Bölümü | 360~380°C |
| Maksimum Enjeksiyon Sıcaklığı | 450°C |
| Enjeksiyon Basıncı | 30~70 MPa |
| Enjeksiyon Hızı | 30~75 mm/sn |
| Plastikleştirme Basıncı Hızı | Basınç: 35–70 MPa, Hız: 50–100 mm/s |
| Plastikleştirme Geri Basıncı | 20~60 MPa |
| Önerilen Kalıp Sıcaklığı | 170~220°C |
Yasal Uyarı: Yukarıda belirtilen enjeksiyonlu kalıplama işlemleri, ürün geometrisine, kalıp tasarımına ve enjeksiyonlu kalıplama makinesi özelliklerine bağlı olarak değişiklik gösterebilir. Gerçek koşullara göre özel ayarlamalar yapılmalıdır.
